一、儀器概述

ADMT型電法空洞探測儀是我公司聯合桂林理工水文地質勘查研究院共同研制的全球首款物聯網儀器，在40多年研發設計和勘查使用的基礎上，把復雜數據計算方法通過手機（或平板電腦）操作來現實。利用手機藍牙與儀器連接就可以將儀器測量數據導入手機。而且在MN輸入可以使用傳統的MN連接線或無線傳感器來輸入測量，所以不需要拉線，走、停即可測量。達到了手機APP自動成圖、云儲存等效果。

ADMT型電法空洞探測儀獲得多項發明專利 （專利號： 201320054153.5、201120214308.8、201120567915.2、201320303919.9）。特別是發明專利“地球電磁場場源修正的物探方法及測量裝置”201310205318.9的場源修正功能解決了天然電場場源強度大小不一致及隨時變化的缺點。

在長達近20 年的實踐上，廣泛與人工直流電法儀器對比試驗，獲得非常好的異常曲線一致性，在某些接地條件不是很好的地區取得比人工直流電法類儀器更加真實的異常曲線。得到廣大客戶的普遍認可和支持。

二、儀器主要特點

1、自動成圖：測量數據可通過藍牙功能導入手機，通過手機APP自動成圖；

2、無需拉線：走、停即可測量，可以使用無線探頭解決拉線的痛苦；

3、測量數據可導入U盤或者手機中，也可以上傳云端永久保存或下載至電腦中；

4、數據處理更加合理：進一步強化了 “場源修正”功能（發明專利號：201310205318.9），該項目另外還申請了20多項專利技術；

5、高精度測量：采用高性能放大器及進口核心部件，采用高性能AD轉化器，分辨率高達0.001mV，±2%的高精度測量。讓儀器能更好地應用于高阻地區工作，獲得更深、更好的測量結果。

6、完善的抗干擾技術：高性能限波電路，對工頻50HZ抑制能力＞100dB，適合各種地質環境。

三、儀器工作原理簡介

ADMT型電法空洞探測儀利用大地天然電磁場作為工作場源，研究地球內部的電性結構，依據不同頻率的電磁波在導電媒質中具有不同趨膚深度的原理，在地表測量由高頻至低頻的地球電磁響應序列，研究地下不同深度地質體的電性變化差異，確定地下地質體的賦存狀態。

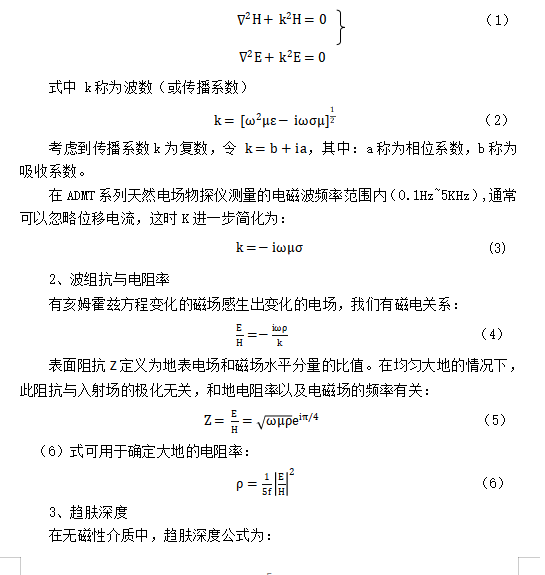

1、電磁波傳播理論、亥姆霍茲方程

地面電磁波發送到地下，電磁波在巖土中的傳播遵循Maxwell方程。如果假設大多數地下巖土為無磁性物質，并且宏觀上均勻導電，不存在電荷積累，那么Maxwell方程就可簡化為：

由上式可知，電磁波的穿透深度與頻率、電阻率有關系。頻率一定，電阻率越高穿透深度越大，電阻率一定，頻率越低穿透深度越大。

四、儀器主要用途

ADMT型電法空洞探測儀是我公司在參照國內外先進空洞探測儀的基礎上，精心設計的一款輕便高效的空洞探測儀，儀器通過測量天然電場強弱來反應地下電阻率變化，通過對地下電阻率變化的分析判斷，可以找出地下踩空區、空洞、動土、管線、隧道、蟻穴等地質異常，對工程地質、考古、災害等有非常好的探測效果，具有方便、快捷、準確的特點，在幾十年實踐中，我們取得驕人成績，得到廣大客戶的普遍認可。

五、儀器介紹

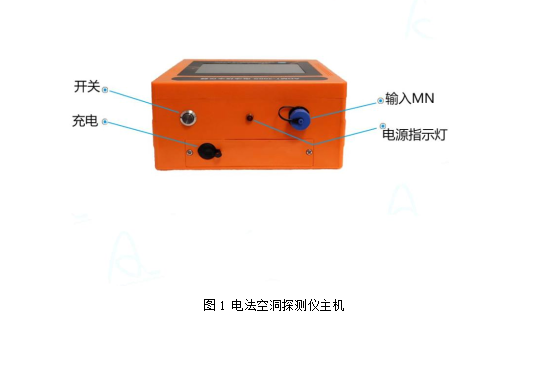

5.1、儀器面板介紹

5.2、儀器主要參數

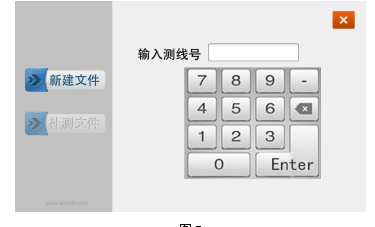

方法：單擊“輸入測線號”白色輸入框，彈出數字鍵盤顯示如下圖（圖5），輸入新的測線號，單擊“Enter” 完成輸入；如測線號已存在，則提示“文件已存在，請重新輸入”。

提示：儀器能夠存儲800條測線號，輸入的測線號為000-799。

輸入測點增量：單擊“輸入測點增量”白色輸入框，彈出數字鍵盤，輸入測點增量（即測點點距，為了在手機APP中做圖好看，一般可以固定設置成10或者20），單擊“Enter”完成輸入。

選擇測量方式：根據儀器連接方式可以選擇“磁探頭”或者“電極”測量。

單擊右上角“X”表示關閉當前界面，返回到上一界面。

設置完成之后，單擊“確定”進入測量操作界面，如圖6。

a)“刪除”：單擊“刪除”，儀器顯示“你確定要刪除當前測點測數據嗎？”，如需刪除單擊“是”，如不需則單擊“否”。刪除完后，測點數目減1。

b)“測量”：單擊“測量”，儀器開始測量，重復操作直至測量完整條測線（點號≤100）。由于本儀器每條測線最多存儲100測量點，如果當點號為100時（“N ＝100”），繼續按確認鍵進行采樣，儀器不會進行測量，而是在提示信息區出現“ERROR”錯誤提示，必須新建測線，再進行測量操作。

單擊右上角“X”表示關閉當前界面，返回到上一界面。

2）補測文件

單擊“補測文件”，測量需要繼續測量的測線。

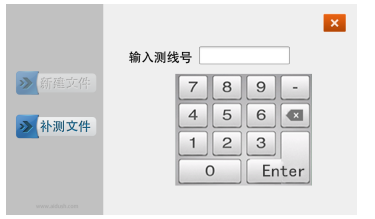

方法：單擊“輸入測線號”白色輸入框，彈出數字鍵盤，輸入需要補測的測線號，單擊“Enter” 完成輸入如圖7。

單擊“確定”，進入測量操作界面。補測測線的參數與該測線建立時設置的參數一樣。

單擊右上角“X”表示關閉當前界面，返回到上一界面。

5.3.2、查看

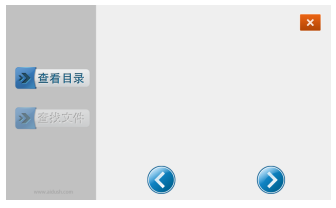

在主屏幕，單擊“查看”進入查看界面，如圖8：

b)查找文件，單擊“查找文件”，查看需要查看的測線。

方法：單擊“輸入測線號”白色輸入框彈出數字鍵盤，輸入需要查看的測線號，單擊“Enter” 完成輸入，如圖9：
