尊敬的客戶：

首先，感謝您選購我公司生產的QZ-3型柴油動力巖芯鉆機。

本使用保養說明書介紹了該型鉆機的基本操作和保養方法，為了確保鉆機安全可靠地投入運行，使用前請您務必仔細閱讀。正確地使用、保養和維修，能有效的保障操作人員和機器的安全，減少機器的故障，保持其最佳的性能，并延長其使用壽命。

從你購買本公司的產品之日起，您將會得到我公司優質的售后服務，為了便于聯絡，本公司的地址和電話如下：

請妥善保存本說明書，以備隨時查用。我公司有權對產品進行修改和改進，但不負責對已出廠產品進行相應的修改或改進的義務，由于產品的不斷改進更新，說明書中所述內容可能與產品有所出入，敬請用戶使用時注意。本機型出廠時未加潤滑油和柴油。

注：本使用保養說明書版權歸本公司所有，未經本公司書面授權同意不準翻印，違者必究！

一、概述

二、技術參數

三、使用與維護

四、設備安裝步驟說明

五、柴油機使用維護說明書

QZ-3型柴油動力巖芯鉆機簡介

一、概述

QZ-3型柴油動力巖芯鉆機是一種輕便地質工程鉆機，它適用于各種地質勘察、鉆探行業及各類鉆孔施工，為野外勘探施工帶來很大的便捷。鉆機結構設計緊湊，體積小，重量輕，拆裝簡易，搬移方便。

二、技術參數

三、使用與維護

1、開機前的檢查和準備

    （1）平整場地使鉆機安放平穩牢固，可就地取材，將大塊石或其它重物壓在底座邊上固定。

    （2）檢查機器安裝是否正確，機器所有各部位連接螺栓是否緊固，如有松動應進行緊固和調整；檢查鉆機升降是否靈活。

    （3）清理工作場所，搬走機器上多余的東西。

    （4）變速箱使用的潤滑油為粘度較大的齒輪油，檢查變速箱內的潤滑油是否適量，用探桿從加油口下探，潤滑合適油位為3.5--4cm，約2L，變速箱組裝前應側躺狀態旋轉輸入軸幾圈，使各檔齒輪充分潤滑。同時向各個需要潤滑部位（減速箱、鏈輪、立柱、進水套）加注適量的潤滑油（脂）。

（5）人力轉動機器，檢查各部件的作用是否靈活可靠，如有阻力或噪音等異常現象，必須消除后才能開機。

（6）鏈條松緊程度是否合適。

（7）高速和低速擋位是否可以靈活換擋，并能轉動。

（8）是否已連接到進水管口上，并檢查進水出水是否流暢，水量適中。

（9）接鉆桿處的接手聯接是否牢固。

2、運轉中的操作和維護

（1）操作人員必須戴安全帽操作，確保安全。

（2）運轉鉆機前先把進水閥打開，然后再開動鉆機。

（3）在鉆機帶動鉆具鉆進前，必須將鉆具提離孔底，待運轉正常后方能進行加壓鉆進。

（4）根據地質地層條件，選用相應合適的鉆具鉆進。

（5）鉆機在扳動變速手把時，必須減少油門，待離合器分離后再進行，以免齒輪被打壞，并注意將手把置于定位孔中，以免齒輪跑檔。

（6）鉆進前，先將轉盤上的固定栓取下，并勻力轉動使鉆機鉆進。

（7）當手動轉動轉盤鉆進時，當鉆進遇到阻礙時，不要用蠻力去壓加力桿，嚴禁再套另外的加力桿，應當來回提升鉆機，并加少許力，使其慢慢鉆進。

（8）要經常檢查鉆機鉆具是否垂直地面，以防孔斜或鉆具變形。

（9）處理孔內卡、埋鉆等事故，以及起套管時，不得強力起拔，應采取其它輔助辦法進行。

（10）鉆機在運轉過程中，如發現柴油機和變速箱溫度過高，振動劇烈、打滑噪音時，必須停機檢查，排除故障后方可繼續使用。

（11）潤滑：變速箱潤滑油建議使用齒輪油，禁止使用機油作為變速箱潤滑油，每天檢查變速箱一次，鉆機變速箱第一次使用60小時后更換潤滑油一次，第二次使用120小時后更換潤滑油一次，以后每300小時更換潤滑油一次，每次加注新潤滑油前用輕質油清洗箱體。各個需要潤滑的部位必須經常檢查，并充填適量的潤滑油（脂）。

（12）鉆機配套的動力機，可按其說明書中之操作規定進行使用和維護。

3、停機后的維護

（1）停機后必須將機器表面污物清洗干凈，不涂漆表面應抹上黃油防銹，然后用帆布或其他防雨布遮蓋妥當。

（2）如長時間不用，應放空汽油機內的潤滑油。

4、易損件明細表

四、柴油機使用維護說明書

1、啟動前先拔動轉軸，應靈活轉動，無摩擦及碰撞，運轉時應平穩輕快，無停滯現象夾有雜音，如發現怪聲、過熱、焦味、冒煙或轉速緩慢等現象，應立即關閉，停機檢查，復修后方可使用。

2、柴油機傾斜角度不能超過水平面20度，否則可能會引起燃油外溢。

3、不能通過關閉燃油開關來停止柴油機。

4、運輸時，確保柴油機油箱沒有燃油或者油開關已經關閉。

5、起動柴油機時，輕輕地拉起動繩手柄直到感到有阻力，然后用力一快速一拉。

6、不要在柴油機上放置任何無關的東西。

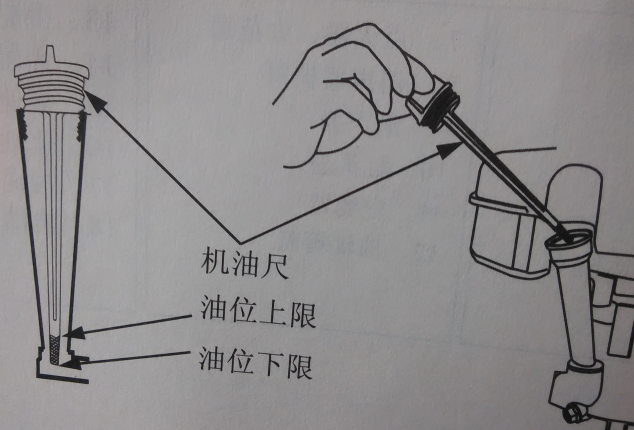

7、柴油機在運輸時是沒有加機油的，在起動柴油機前必須加足夠的機油，以免柴油機損壞，但不能加得太滿，過多的機油將會滲入空濾器，引起消聲器冒黑煙，起動困難等現象，以油尺指示為依據，約為0.9L。

8、短時間內不使用柴油機的話，放干凈油箱里的柴油。

9、如總是在海拔超過1500米的地區使用，請更換高海拔化油器套件。

10、在低溫情況下，出現難啟動時，可加噴低溫啟動劑。

11、柴油機使用維護時間表請看后附柴油機使用說明書

五：設備安裝步驟說明

機器安裝步驟說明

第一步：將底座墊平并壓好。

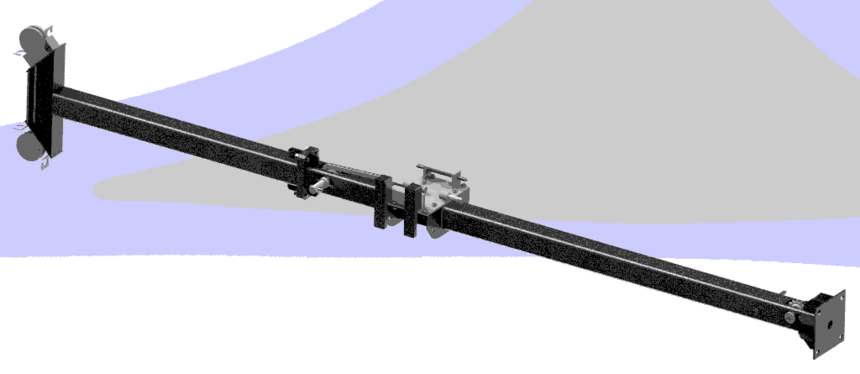

第二步：將立柱上下部分連接起來、掛好鋼絲繩、將滑座滑至立柱底部。

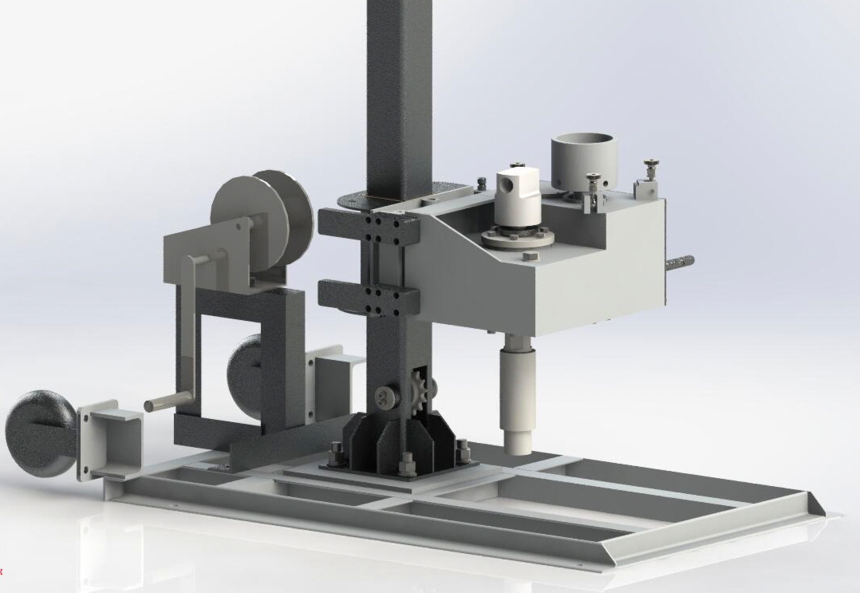

第三步：將立柱固定于底座上并鎖緊、安裝好加力轉盤。

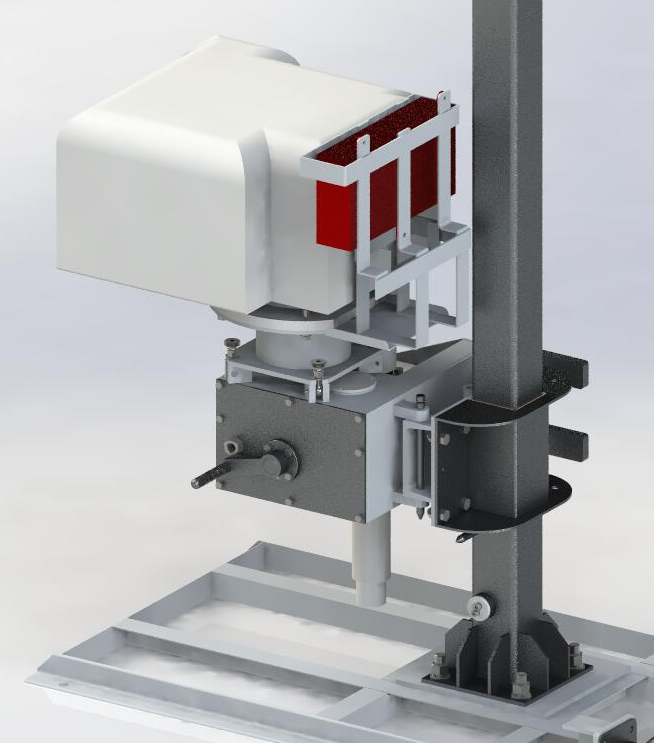

第四步：將變速箱安裝到滑座上。

第五步：將發動機下端法蘭固定在變速箱上。

注意事項：發動機安裝法蘭定位口需對準變速箱上的安裝孔位，卡進到位后，鎖緊四顆活節螺絲。

（特別說明：出廠前發動機與法蘭已做好校正調試，但是在平時使用與運輸過程中不排除有螺絲松動的情況，如果啟動發動機時怠速狀態下離合器無法脫離（即輸出軸依然轉動），說明此時發動機已經偏心移位，需重新校正。請將發動機下方與法蘭連接的四顆安裝螺桿松開，啟動發動機至最高轉速30秒后，將轉速降至怠速，此時查看離合器是否脫離（輸出軸停止轉動即為脫離狀態），如果處于脫離狀態可鎖緊螺桿，完成校正調試。如果未脫離，請重復上述動作，以完成校正調試。）

第六步：檢查變速箱潤滑油高度、檢查機油高度、添加柴油、接水泵水管、升起設備、將巖心管安裝好。

第七步：啟動水泵通水再啟動鉆機發動機施工。（鉆進施工過程根據鉆孔施工經驗進行加壓或加大油門及調整轉速等）

第八步：起鉆。將變速箱打開，用卷揚機將鉆桿拉起，取出巖心。

（附）柴油機使用說明

■ 本說明書指導你如何正確使用風冷柴油機，并列出使用時注意事項。使用前務必閱讀本書，可保證柴油機的最佳工作狀態。

■ 本書應隨機保存，以便查看。

■ 本書如丟失或破損，請及時向我們訂購。如對書中有不明事項，請與我們聯系。

■ 遵循本書說明操作，本公司風冷柴油機定能滿足您的需要。任何不慎違反本書注意事項的行為，都可能造成燙傷、火災等重大事故。

■ 因此，本公司再次申明務必于仔細閱讀并完全理解本書后再使用柴油機。

                       如果未按照本書的指示進行正確操作，可能導致嚴重的設備損壞。

                       人身傷害或傷亡事故！

                       使用該機組前，務必仔細閱讀所有的標貼和使用手冊。

                       請在通風良好的區域使用本產品。因為排出的廢氣中包含有毒的

                       一樣化碳，可能導致死亡。

                       補充燃油時請務必使發動機熄火，然后等5分鐘再重新啟動。

                       檢查燃油有無滲漏或溢出，如有，在使用前，請擦洗干凈或進

                       維修。

                       易引火的其他油類及物品，請不要放在發動機附近。

                       如果未按照本書指示正確操作，將造成嚴重的人身傷亡事故。

                       如果未按照本書指示正確操作，可能造成嚴重的人身傷亡事故。

                       如果未按照本書指示正確操作，可能造成人身傷害或者設備損壞。

                       本書所列的［操作注意］標記，表示在操作柴油機時須給予特別

                       注意。否則可能影響柴油機性能甚至引起故障。

■ 由于機型不斷改進，書中照片插圖可能與實物有差異。

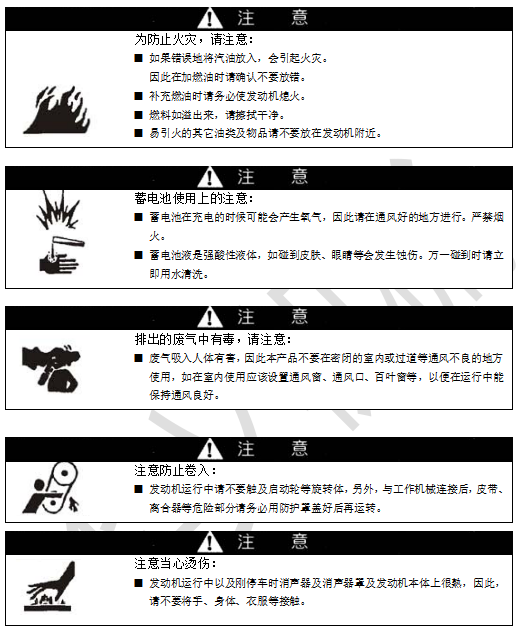

安全注意事項

（為了讓您安全使用，請嚴格遵守）

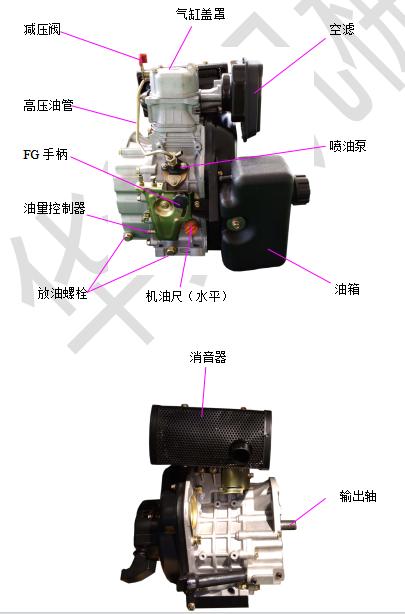

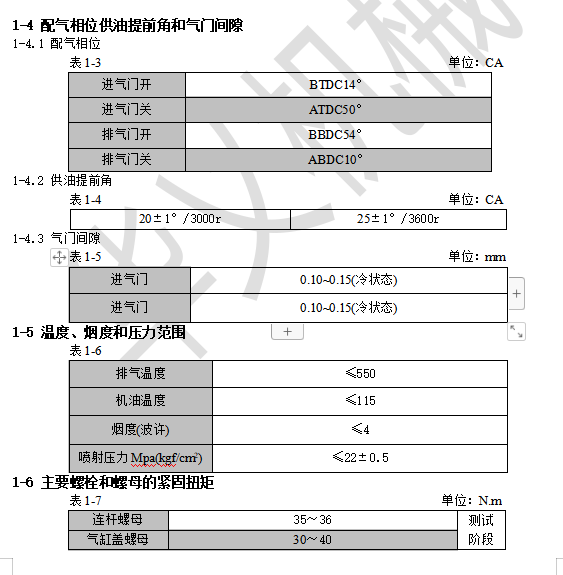

1-3 柴油發動機零部件名稱
